Уплотнения штока являются важнейшими компонентами гидравлических систем, играя жизненно важную роль в предотвращении утечек жидкости, поддержании давления и обеспечении эффективной работы различного оборудования. Как поставщик штоковых уплотнений, я лично стал свидетелем широкого спектра применений и преимуществ этих уплотнений. Однако, как и любой механический компонент, штоковые уплотнения имеют свои ограничения. Понимание этих ограничений необходимо как конечным пользователям, так и инженерам для принятия обоснованных решений при выборе и использовании уплотнений штока.
Ограничения, связанные с материалами
Одно из основных ограничений штоковых уплотнений связано с материалами, из которых они изготовлены. Обычные материалы для уплотнений штока включают резину, полиуретан и ПТФЭ (политетрафторэтилен), каждый из которых имеет свой набор преимуществ и недостатков.
Резиновые уплотнения, такие как нитриловый каучук (NBR), широко используются благодаря их хорошей маслостойкости и относительно низкой стоимости. Однако они имеют ограниченную термостойкость. Например, максимальная рабочая температура уплотнений из NBR обычно составляет около 100–120°C. При высоких температурах резина может затвердеть, растрескаться или потерять эластичность, что приведет к выходу из строя уплотнения и утечке жидкости. Это ограничивает их использование в средах, где гидравлическая система генерирует значительное количество тепла, например, в тяжелом строительном оборудовании, работающем в экстремальных условиях.

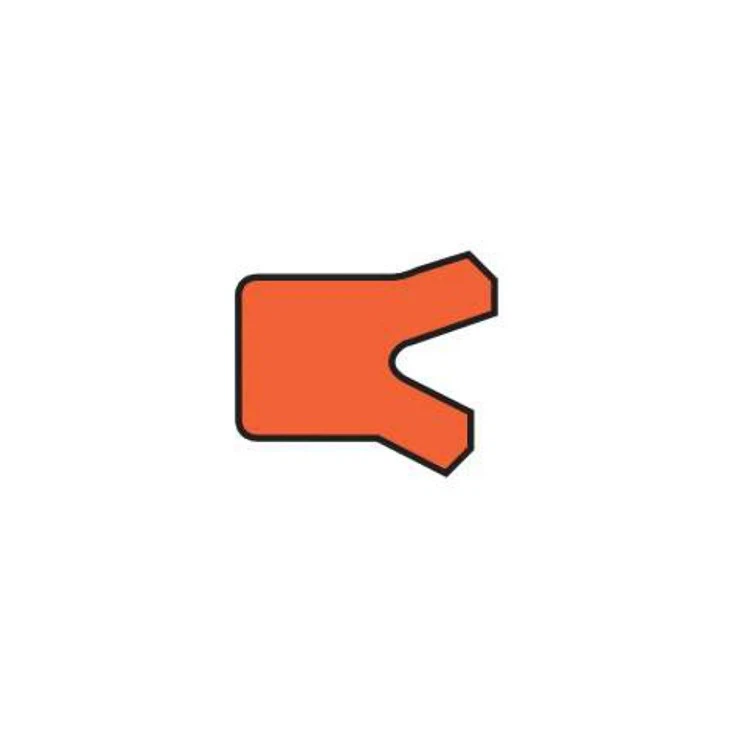

Полиуретановые уплотнения обладают превосходной износостойкостью и выдерживают высокое давление. Они обычно используются в требовательных приложениях, таких какПолиуретановые однокромочные уплотнения штока. Однако полиуретан чувствителен к гидролизу, особенно в присутствии воды и высоких температур. Под воздействием влаги полиуретан может химически разрушаться, что приводит к потере механических свойств и снижению эффективности уплотнения. Это делает их менее подходящими для применений, где гидравлическая жидкость может быть загрязнена водой или в средах с высокой влажностью.
Уплотнения из ПТФЭ известны своим низким коэффициентом трения и превосходной химической стойкостью. Они выдерживают широкий диапазон температур и агрессивных химикатов. Однако ПТФЭ — относительно мягкий материал, что означает низкую устойчивость к экструзии. В условиях высокого давления уплотнение из ПТФЭ может попасть в зазор между штоком и корпусом, что приведет к экструзионному повреждению и выходу уплотнения из строя. Это ограничение ограничивает их использование в гидравлических системах высокого давления без соответствующих опорных или опорных колец.
Ограничения, связанные с дизайном
Конструкция штоковых уплотнений также имеет определенные ограничения. Одной из распространенных конструкций является однокромочное уплотнение, которое является простым и экономичным. Однако однокромочные уплотнения могут не обеспечить достаточных характеристик уплотнения в условиях значительных колебаний давления или высокоскоростных движений штока. Единственная губа может быть не в состоянии достаточно быстро адаптироваться к изменениям давления или движения, что приводит к временной утечке.
С другой стороны, многокромочные уплотнения обеспечивают лучшие характеристики уплотнения в динамических условиях. Но они более сложны по конструкции и изготовлению, что увеличивает их стоимость. Кроме того, многочисленные кромки могут создавать повышенное трение о стержень, что приводит к увеличению потребления энергии и износу поверхности стержня. Это может быть недостатком в тех случаях, когда важными факторами являются энергоэффективность и долговечность стержня.
Другое ограничение конструкции связано с профилем уплотнения. Некоторые профили уплотнений оптимизированы для конкретных условий эксплуатации, например, для работы при низком давлении или высокой скорости. Например, профиль уплотнения, разработанный для применений с низким давлением, может оказаться неспособным выдерживать условия высокого давления без модификации. Это означает, что пользователям необходимо тщательно выбирать подходящий профиль уплотнения с учетом конкретных требований их гидравлической системы, и не всегда может существовать универсальное решение.
Экологические ограничения
Уплотнения штока часто подвергаются воздействию различных факторов окружающей среды, которые могут повлиять на их работу. Загрязнение является серьезной проблемой в гидравлических системах. Такие частицы, как грязь, песок и металлическая стружка, могут попасть в систему и повредить поверхность уплотнения. Эти частицы могут действовать как абразивы, изнашивая материал уплотнения и приводя к потере его герметизирующих свойств. В некоторых промышленных условиях, например, в горнодобывающей промышленности или карьерах, уровень загрязнения может быть чрезвычайно высоким, что затрудняет поддержание целостности уплотнений штока.
Перепады температуры также могут стать проблемой. В дополнение к температурным ограничениям, связанным с материалом, упомянутым ранее, быстрые изменения температуры могут вызвать тепловое расширение и сжатие уплотнения и окружающих компонентов. Это может привести к изменениям в посадке и характеристиках уплотнения. Например, если уплотнение установлено при относительно низкой температуре, а затем система подвергается внезапному повышению температуры, уплотнение может расшириться и создать чрезмерное трение о шток или может оказаться неспособным поддерживать надлежащую герметичность из-за изменения зазора между уплотнением и штоком.
Влажность и коррозионные вещества в окружающей среде также могут оказать негативное воздействие на уплотнения штока. Как упоминалось ранее, полиуретановые уплотнения чувствительны к гидролизу в присутствии воды. Кроме того, некоторые резиновые материалы могут подвергаться коррозии под воздействием определенных химикатов, например кислот или щелочей. В морских или химических процессах, где окружающая среда очень агрессивна, требуются специальные уплотнения с повышенной химической стойкостью, но они могут иметь свои собственные ограничения, такие как более высокая стоимость или пониженные механические свойства.
Применение – специфичные ограничения
Различные области применения предъявляют разные требования к уплотнениям штока, и существуют ограничения, связанные с конкретным применением. В высокоскоростных приложениях, например, в некоторых автомобильных или аэрокосмических гидравлических системах, уплотнения штока должны выдерживать быстрые движения штока без чрезмерного износа или утечек. Однако высокоскоростное движение может привести к образованию большого количества тепла и трения, что может ускорить разрушение материала уплотнения. Работа на высокой скорости также может вызвать кавитацию в гидравлической жидкости, что может привести к повреждению поверхности уплотнения.
В приложениях с высоким давлением, например, в гидравлических прессах или глубоководных погружных аппаратах, уплотнения должны выдерживать чрезвычайно высокие давления без экструзии или разрушения. Как упоминалось ранее, некоторые материалы могут не обладать достаточной устойчивостью к экструзии, и могут потребоваться специальные конструктивные особенности, такие как опорные кольца. Однако эти дополнительные компоненты могут усложнить и увеличить стоимость системы.
В приложениях с качающимся стержнем, где стержень движется вперед и назад, уплотнение должно иметь возможность адаптироваться к изменяющемуся направлению движения. Многократное сгибание уплотнения со временем может вызвать усталость и растрескивание, особенно если материал уплотнения недостаточно гибок или если конструкция не оптимизирована для колебательных движений.
Устранение ограничений
Несмотря на эти ограничения, существуют способы смягчить их влияние. Что касается ограничений, связанных с материалом, текущие исследования и разработки направлены на улучшение свойств материалов уплотнений. Например, разрабатываются новые рецептуры резины и полиуретана для повышения их термостойкости, устойчивости к гидролизу и других эксплуатационных характеристик.
Что касается проектирования, для оптимизации профилей и геометрии уплотнений используются передовые методы моделирования и моделирования. Это позволяет разрабатывать уплотнения, которые лучше адаптируются к различным условиям эксплуатации, таким как колебания давления и высокоскоростные движения. Кроме того, использование композитных материалов или гибридных конструкций может объединить преимущества различных материалов и преодолеть некоторые ограничения.
Чтобы устранить экологические ограничения, в гидравлические системы можно установить соответствующие системы фильтрации для уменьшения загрязнения. Для поддержания стабильной рабочей температуры можно использовать меры контроля температуры, такие как системы охлаждения. В агрессивных средах на уплотнения можно наносить защитные покрытия или барьерные слои для повышения их химической стойкости.
Для конкретных ограничений применения могут быть разработаны индивидуальные решения. Это может включать тесное сотрудничество с клиентами для понимания их конкретных требований и разработку уплотнений, адаптированных к их потребностям. Например, в высокоскоростных приложениях для снижения тепловыделения и износа можно использовать уплотнения из материалов с низким коэффициентом трения и оптимизированной геометрией.

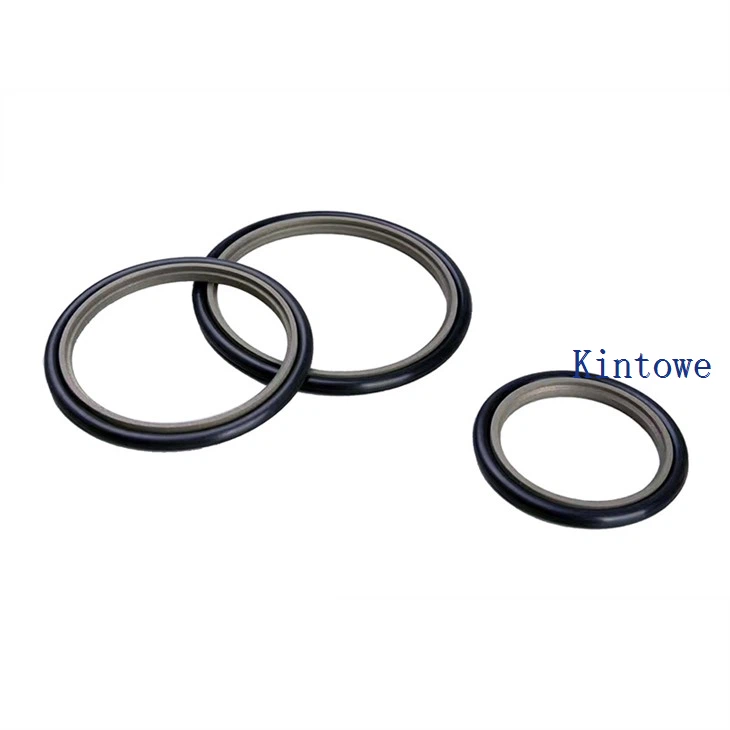

Как поставщик штоковых уплотнений, мы понимаем важность этих ограничений и стремимся предоставить нашим клиентам наилучшие возможные решения. Мы предлагаем широкий ассортимент штоковых уплотнений, в том числеСтупенчатые уплотнения стержняиГидравлические уплотнения штока, чтобы удовлетворить различные требования приложений. Наша команда специалистов всегда готова оказать техническую поддержку и проконсультировать по выбору и установке уплотнений.
Если вы столкнулись с проблемами, связанными с уплотнениями штоков в ваших гидравлических системах, или ищете высококачественные уплотнения штоков для своих новых проектов, мы рекомендуем вам связаться с нами для подробного обсуждения. Мы можем работать вместе, чтобы найти наиболее подходящие решения, позволяющие преодолеть ограничения и обеспечить надежную работу вашего оборудования.
Ссылки
- Кэмпбелл, Дж. Ф. (2006). Справочник по технологии уплотнений. Эльзевир.
- Гамблтон, MJ (2001). Гидравлические уплотнения. Эльзевир Баттерворт - Хайнеманн.
- Оквирк, Ф.В., Янг, CH, и Льюис, WR (1966). Основы жидкостной пленочной смазки. Джон Уайли и сыновья.
